JUJO CHEMICAL CO.,LTD.

使用

凭借多年来的实绩和丰富多样的产品,我们相信一定可以赋予客户所需产品以更高的价值。伴随着材料和技术日新月异的变化,我们也在同步对应新产品,相信凭借我们多年来的经验和技术一定可以帮助到每一位客户。

  • 综合资料

关于在RC-UIM 62系列油墨 IMD成型时的印刷方法

介绍

现在,市场上手提电话的按键和各样家电的标牌都使用IMD成型。IMD成型特点是要求深度拉伸和高度拉伸,RC-UIM 62系列油墨是可满足这类要求的UV固化型油墨。本资料,就如何使用UIM62系列油墨进行IMD成型(包括预备成型以及用PC树脂的INSERT成型)合理印刷的方法(印刷工序),进行说明。

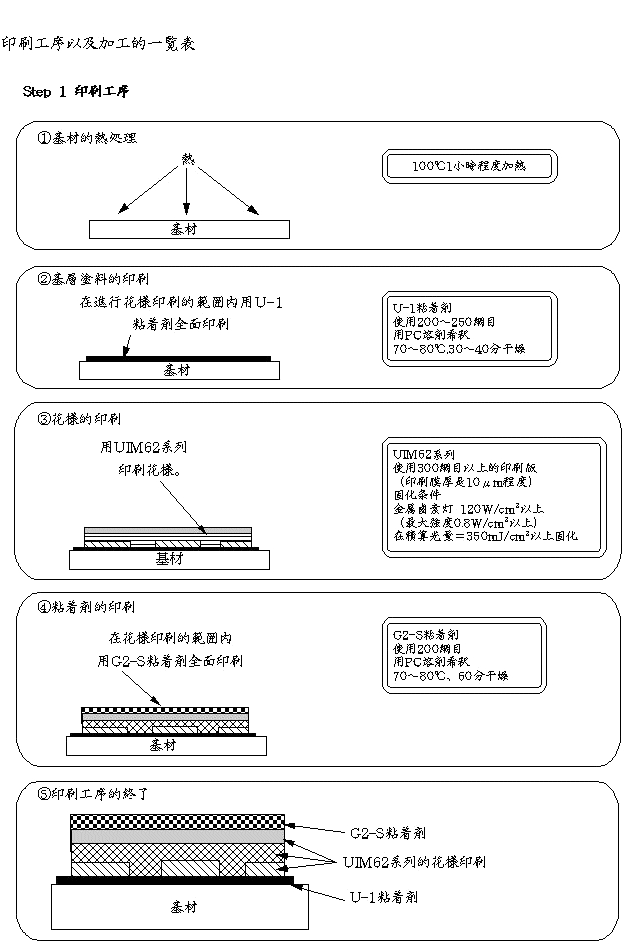

  1. 基材的退火处理
    基材一般使用BAYFOL。因这种基材热变性大,建议在印刷前进行预热和放置(退火)。因UV油墨印刷中UV照射时基材受热。热处理后可减低因热变形造成的印刷位置偏离,提高印刷精度。
    另外,热处理的推荐条件是100℃×1小时程度。(溶剂型油墨印刷时,同样条件热处理)
  2. 基层涂料的印刷
    为了使基材和花样油墨(RC-UIM62系列)接着坚牢,建议使用基层涂料。
    在BAYFOL上直接用RC-UIM62系列印刷的话,十字划痕胶带试验确认没有剥离,附着也良好。但考虑成型时的耐性和最后产品的附着强度,建议先使用基层涂料。
    基层涂料请使用弊公司的产品FM粘着油墨和U-1粘着剂。U-1粘着用PC溶剂10~30wt%程度稀释后,用200~250网目程度的印刷版印刷。印刷后温度70~80℃ 30~40分间干燥。
  3. 花样印刷
    请使用RC-UIM62系列进行花样印刷。并请使用300网目以上的高网目版,印刷膜厚10μm程度进行RC-UIM62系列的印刷。(印刷膜过厚会发生硬化不良造成皮膜附着不良)
    另外关于UV固化,请使用集光型金属卤素灯 120W/cm以上(紫外线最大强度=0.8W/cm2以上)350mJ/cm2以上的积算光量进行硬化。
    ※ 必须金属色的话,请使用UV用鋁浆JA等级。
  4. 粘和剂的印刷
    用PC树脂进行射出成型时,请使用G2-S粘和剂。用10~30wt%的PC溶剂进行G2-S粘着剂的稀释后,使用200网目的版印刷。另外印刷后请在70~80℃下1个小时干燥。

MENU
